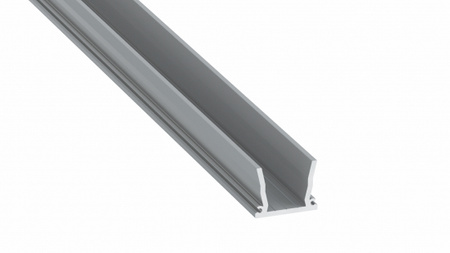

Profil LED LUMINES typ Strada srebrny anodowany 2,02 m 10-1094-20

Najazdowy system LED, hermetyczny, odporny na obciążenia podczas przejazdu pojazdami o masie do 3,5 tony. Przeznaczony do montażu na podjazdach, chodnikach oraz innych przestrzeniach wymagających oświetlenia linią światła o wysokiej wytrzymałości oraz IP68.

Odmiany kolorystyczne:
- profil srebrny anodowany,

Sposób montażu:
- IP68
- Wpuszczane
- Uszczelnione
- Najazdowe

Klosze:
- Solid
* mleczny (PC),

Zaślepki:
- aluminiowe z otworem lub bez otworu srebrne anodowane

Akcesoria:
- Uchwyt montażowy
- Łącznik prosty
- Zaślepka TAPO

Profil sprzedawany w odcinkach: 1000 mm, 2020 mm, 3000 mm.

Schematy instalacji

1

Instrukcja montażu profilu STRADA z kloszem SOLID z wykorzystaniem profilu montażowego STRADA M1 i uchwytu montażowego

2

Efekt końcowy montażu profilu STRADA z kloszem SOLID z wykorzystaniem profilu montażowego STRADA M1 i uchwytu montażowego

3

Instrukcja montażu profilu STRADA z kloszem SOLID z wykorzystaniem profilu montażowego STRADA M3 i uchwytu montażowego

4

Efekt końcowy montażu profilu STRADA z kloszem SOLID z wykorzystaniem profilu montażowego STRADA M3 i uchwytu montażowego

5

Schemat złożenia elementów systemu oświetleniowego z wykorzystaniem profilu LED STRADA, (1) klosza SOLID, (2) taśmy LED, (3) zaślepek TAPO do klosza SOLID, (4a) zaślepki z otworem STRADA, (4) zaślepki bez otworu STRADA, (5) uchwytu montażowego, (9) profilu montażowego STRADA M1, (6) zaślepki bez otworu STRADA M1, (11) łącznika prostego, (7) zaślepki z otworem STRADA M3-M1, (10) profilu montażowego STRADA M3 i (8) zaślepki bez otworu STRADA M3.

6

Schemat złożenia elementów systemu oświetleniowego z wykorzystaniem profilu LED STRADA, (1) klosza SOLID, (2) taśmy LED, (3) zaślepek TAPO do klosza SOLID, (4) zaślepki z otworem STRADA, (4a) zaślepki bez otworu STRADA, (5) uchwytu montażowego, (7) profilu montażowego STRADA M1, (6) zaślepki z otworem STRADA M1 i (6a) zaślepki bez otworu STRADA M1.

7

Rzut aksonometryczny przed montażem profilu STRADA z kloszem SOLID, profilem montażowym STRADA M1, zaślepkami i uchwytami montażowymi

8

Efekt końcowy montażu profilu STRADA z kloszem SOLID, profilem montażowym STRADA M1, zaślepkami i uchwytami montażowymi

9

Rzut aksonometryczny przed montażem profilu STRADA z kloszem SOLID, profilami montażowymi STRADA M1 i STRADA M3, zaślepkami i uchwytami montażowymi

10

Efekt końcowy montażu profilu STRADA z kloszem SOLID, profilami montażowymi STRADA M1 i STRADA M3, zaślepkami i uchwytami montażowymi
