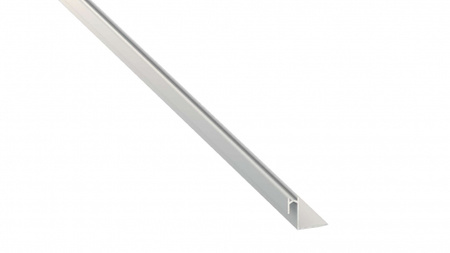

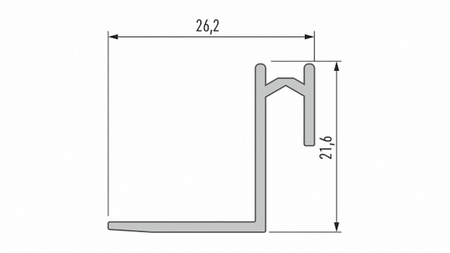

Profil LUMINES typ Roset srebrny anod. 1 m
Profil montażowy ROSET to profil pomocniczy stosowany przy systemach oświetleniowych LARGO M4 oraz TALIA M4 w celu przytwierdzenia systemu do konstrukcji ściany lub sufitu.
Wersja kolorystyczna:
- profil srebrny anodowany
- profil biały lakierowany (RAL9016)
- profil czarny lakierowany (RAL9005 mat.)
Sposób montażu:
- za pomocą wkrętów montażowych mocowanych do profilu TALIA M4 oraz LARGO M4
Profil sprzedawany jest w standardowych odcinkach: 1000 mm, 2020 mm, 3000 mm.
| Profil montażowy | Profile LUMINES |
| Roset | Largo M4, Talia M4 |
Zasada montażu systemu profilu LARGO z kloszem SUPER WIDE z wykorzystaniem profilu montażowego LARGO M4, łącznika międzyprofilowego LARGO oraz profilu pomocniczego ROSET
Instrukcja montażu profilu TALIA z wykorzystaniem profilu montażowego TALIA M4 w suficie przy użyciu profilu pomocniczego ROSET, łącznika międzyprofilowego TALIA oraz wkrętów montażowych
Schemat złożenia elementów systemu oświetleniowego w suficie z wykorzystaniem profilu LARGO, (1) klosza SUPER WIDE, (2) taśm LED, (3) zaślepki LARGO z otworem, (3a), zaślepki LARGO bez otworu, (4) łącznika międzyprofilowego LARGO, (5) profilu pomocniczego ROSET, (6) profilu montażowego LARGO M4, (7) zaślepki LARGO M4 z wykończeniem prostym, (7a) zaślepki LARGO M4 z wykończeniem pełnym
Schemat złożenia elementów systemu oświetleniowego w suficie z wykorzystaniem profilu inLARGO (1) klosza SUPER WIDE, (2) taśm LED, (3) zaślepek inLARGO z otworem, (4) łączników prostych, (5) łączników międzyprofilowych LARGO, (6) profili pomocniczych ROSET, (7) profili montażowych LARGO M4, (8) zaślepki LARGO M4 z wykończeniem prostym, (8a) zaślepki LARGO M4 z wykończeniem pełnym
Schemat złożenia elementów systemu oświetleniowego w suficie z wykorzystaniem profilu TALIA, (1) klosza DOUBLE, (2) taśm LED, (3) zaślepki TALIA z otworem, (3a), zaślepki TALIA bez otworu, (4) łącznika międzyprofilowego TALIA, (5) profilu pomocniczego ROSET, (6) profilu montażowego TALIA M4, (7) zaślepki TALIA M4 z wykończeniem prostym, (7a) zaślepki TALIA M4 z wykończeniem pełnym
