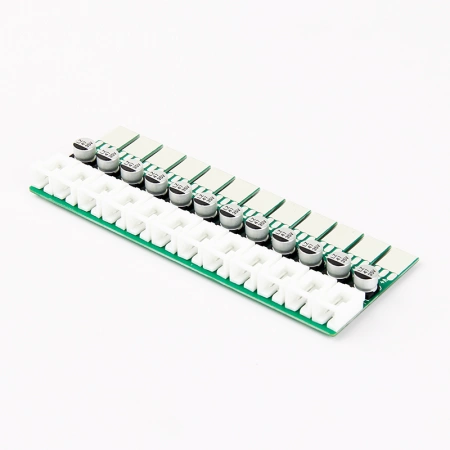

Adresujący moduł schodowy Miboxer BS-L2C

Moduł adresowalny BS-L2C do systemu oświetlenia schodowego Miboxer – obsługa CCT, adresacja 1–64, kompatybilność z kontrolerem BS64

Moduł BS-L2C to inteligentny komponent przeznaczony do samodzielnego tworzenia programowalnych punktów świetlnych lub listew LED w ramach systemu Miboxer. Dzięki pełnej kompatybilności z kontrolerem BS64, moduł umożliwia niezależne sterowanie oświetleniem dla każdego stopnia lub sekcji – z możliwością przypisania adresu w zakresie od 1 do 64.

Najważniejsze cechy modułu BS-L2C:

• Obsługa adresacji od 1 do 64 – każdy moduł może być przypisany do konkretnego stopnia lub sekcji schodów, umożliwiając dynamiczne i spersonalizowane scenariusze oświetleniowe
• Kompatybilność z kontrolerem Miboxer BS64 – pełna integracja z systemem fali świetlnej oraz synchronizacją animacji
• Obsługa źródeł światła CCT (dual-white) – możliwość zmiany temperatury barwowej światła w zakresie np. 2700K–6500K
• Kompaktowa forma – umożliwia łatwą instalację w profilach LED lub obudowach niestandardowych
• Idealny do projektów DIY i rozbudowanych instalacji schodowych – umożliwia samodzielne tworzenie spersonalizowanego systemu oświetlenia

Zastosowanie modułu BS-L2C:

– Samodzielna budowa listew schodowych LED
– Tworzenie adresowalnych punktów świetlnych w instalacjach niestandardowych
– Projekty smart home z płynną kontrolą barwy światła
– Rozbudowa istniejącego systemu Miboxer BS64
– Zastosowanie z taśmami LED typu CCT 24V

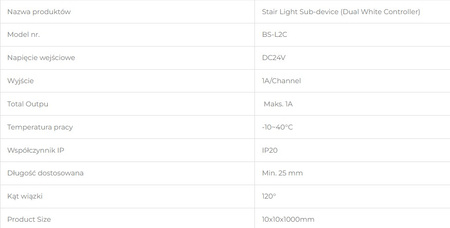

Wymagania techniczne:

– Zasilanie 24 V DC
– Kompatybilność z taśmami LED CCT
– Współpraca wyłącznie z kontrolerem BS64

BS-L2C to moduł podrzędny przeznaczony do pracy z masterem systemu schodowego MiBoxer 2-wire PLC. Moduł odbiera z mastera zasilanie oraz sygnał sterujący po dwóch przewodach, a następnie umożliwia podłączenie klasycznej taśmy LED 24V.

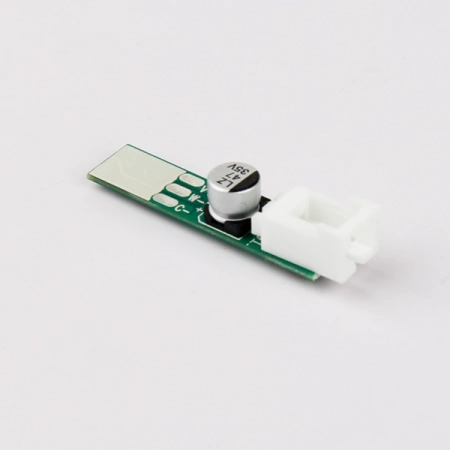

Moduł jest dedykowany przede wszystkim do taśm LED CCT, czyli taśm z regulacją temperatury barwowej ciepła / zimna biel. Wyjście modułu posiada zaciski V+ / W- / C-, dzięki czemu można podłączyć taśmę CCT 24V i sterować jasnością oraz barwą światła.

BS-L2C może być również zastosowany z taśmą LED MONO 24V. W takim przypadku wykorzystuje się tylko jeden kanał wyjściowy modułu, na przykład V+ oraz W- albo V+ oraz C-. Drugi kanał pozostaje wtedy niewykorzystany. Taśma mono będzie pracować jako zwykła taśma jednokolorowa, bez funkcji zmiany temperatury barwowej.

Moduł BS-L2C jest szczególnie polecany do krótkich odcinków taśm LED montowanych przy stopniach schodowych, w profilach aluminiowych, pod stopniami lub jako liniowe oświetlenie dekoracyjne. Każdy niezależnie sterowany odcinek taśmy powinien posiadać własny moduł BS-L2C.

Schemat podłączenia CCT:

Master 2-wire PLC → BS-L2C → taśma LED CCT 24V

Podłączenie taśmy CCT:

• V+ z BS-L2C → plus taśmy LED
• W- z BS-L2C → kanał ciepłej bieli WW / W
• C- z BS-L2C → kanał zimnej bieli CW / C

Schemat podłączenia MONO:

Master 2-wire PLC → BS-L2C → taśma LED MONO 24V

Podłączenie taśmy mono:

• V+ z BS-L2C → plus taśmy LED
• W- lub C- z BS-L2C → minus taśmy LED

W przypadku taśmy mono należy użyć tylko jednego kanału modułu BS-L2C. Nie należy łączyć kanałów W- i C- razem, jeśli producent systemu nie dopuszcza takiego rozwiązania.

Uwaga: wyjście SPI w masterze nie służy do podłączania zwykłych taśm LED 24V typu MONO lub CCT. SPI jest przeznaczone do taśm cyfrowych/adresowalnych z przewodem DATA. Do standardowych taśm LED 24V należy stosować moduł BS-L2C jako moduł pośredni.
