Profil LED LUMINES typ Talia srebrny anodowany 2,02 m 10-0384-20

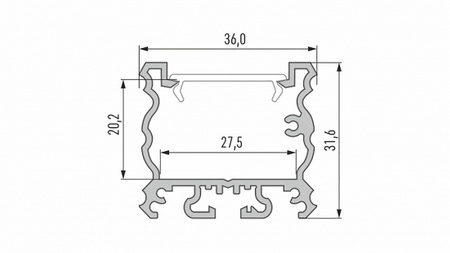

Profil TALIA LUMINES to profil aluminiowy nawierzchniowy, architektoniczny - do stosowania w budownictwie. Zaprojektowany do budowy systemów oświetleniowych z wykorzystaniem dwóch taśm LED.
Wersje kolorystyczne:
- profil srebrny anodowany,
- profil biały lakierowany (RAL9016),
- profil czarny lakierowany (RAL9005 mat.)
Sposób montażu:
- za pomocą profili montażowych TALIA M1/M2/M3/M4
Akcesoria do profilu aluminiowego TALIA LUMINES
KLOSZE (przesłonki):
- DOUBLE
* transparentny (PMMA),
* mrożony (PMMA),
* mleczny (PMMA),
* frosted mleczny (PMMA),
* black (PMMA)
Montowane na wcisk od góry profilu.
- klosz LUMINES raster DOUBLE
ZAŚLEPKI:
- aluminiowe, z otworem lub bez otworu w 3 wersjach kolorystycznych (biały, srebrny, czarny)
PROFILE MONTAŻOWE:
- profil montażowy TALIA M1,
- profil montażowy TALIA M2,
- profil montażowy TALIA M3,
- profil montażowy TALIA M4
DODATKOWE AKCESORIA:
- łącznik prosty,
- łącznik kątowy 90°,
- łącznik poprzeczny kątowy,
- łącznik kątowy 120°,
- dławnica
Zasada montażu profilu TALIA z kloszem DOUBLE z wykorzystaniem wkrętu montażowego oraz profilu montażowego TALIA M1
Efekt końcowy montażu profilu TALIA z kloszem DOUBLE z wykorzystaniem wkrętu montażowego oraz profilu montażowego TALIA M1
Zasada montażu profilu TALIA z kloszem DOUBLE z wykorzystaniem profilu montażowego TALIA M2 z przeznaczeniem na zasilacz
Efekt końcowy montażu profilu TALIA z kloszem DOUBLE z wykorzystaniem profilu montażowego TALIA M2 z przeznaczeniem na zasilacz
Łączenie profili TALIA za pomocą łącznika prostego
Łączenie profili TALIA za pomocą łącznika kątowego
Schemat złożenia elementów systemu oświetleniowego z wykorzystaniem profilu TALIA, (1) klosza DOUBLE, (2) taśm LED, (3) zaślepki TALIA + M1 z otworem, (3a), zaślepki TALIA + M1 bez otworu, (4) dławnicy, (5a) łącznika TALIA prawego, (5b) łącznika TALIA lewego, (5c) łącznika TALIA M1, (6) profilu montażowego TALIA M1
Zasada montażu systemu profilu TALIA z wykorzystaniem łączników profilowych oraz profilu montażowego TALIA M1
Instrukcja montażu profilu TALIA z wykorzystaniem profilu montażowego TALIA M3 w suficie przy użyciu sprężyn montażowych
Efekt zastosowania łącznika międzyprofilowego TALIA do zmiany kąta położenia profilu TALIA w zastosowaniu z profilem montażowym TALIA M3 z zagipsowanym fragmentem profilu
Schemat złożenia elementów systemu oświetleniowego w suficie z wykorzystaniem profilu TALIA, (1) klosza DOUBLE, (2) taśm LED, (3) zaślepki TALIA z otworem, (3a), zaślepki TALIA bez otworu, (4) łącznika międzyprofilowego TALIA, (5) profilu montażowego TALIA M3, (6) zaślepki TALIA M3 z wykończeniem prostym, (6a) zaślepki TALIA M3 z wykończeniem pełnym, (7) sprężyn montażowych
Instrukcja montażu profilu TALIA z wykorzystaniem profilu montażowego TALIA M4 w suficie przy użyciu profilu pomocniczego ROSET, łącznika międzyprofilowego TALIA oraz wkrętów montażowych
Efekt zastosowania łącznika międzyprofilowego TALIA do zmiany kąta położenia profilu TALIA w zastosowaniu z profilem montażowym TALIA M4
Schemat złożenia elementów systemu oświetleniowego w suficie z wykorzystaniem profilu TALIA, (1) klosza DOUBLE, (2) taśm LED, (3) zaślepki TALIA z otworem, (3a), zaślepki TALIA bez otworu, (4) łącznika międzyprofilowego TALIA, (5) profilu pomocniczego ROSET, (6) profilu montażowego TALIA M4, (7) zaślepki TALIA M4 z wykończeniem prostym, (7a) zaślepki TALIA M4 z wykończeniem pełnym
